[네트워크] 5-4. (1) 전송 계층 - TCP와 UDP

전송계층(Transport Layer)



 네트워크 계층에서 가장 중요한 프로토콜이 IP라면, 지금 살펴 볼 전송 계층에서 가장 중요한 프로토콜은 TCP와 UDP이다. 네트워크 계층(IP)이 호스트(컴퓨터) 간 데이터 전달을 담당한다면, 전송계층은 그 위에서 호스트 내의 애플리케이션(프로세스) 간 데이터 전달을 담당한다.



💡핵심 역할

• 네트워크 계층의 IP 주소는 “어떤 컴퓨터로 갈지”를 결정
• 전송계층에서는 "그 컴퓨터 안에서 어떤 애플리케이션으로 갈지" 결정 → 이를 위해 포트 번호(Port Number) 사용

✅ 포트 번호 예시

• 웹 브라우저 → 포트 80(HTTP), 포트 443(HTTPS)
• 이메일 서버 → 포트 25(SMTP)



💡포트를 통한 프로세스 식별



 네트워크 계층의 IP 주소와 MAC 주소는 패킷을 송수신하는 호스트를 특정할 수 있다. 이 패킷의 최종 송수신 대상은 호스트 자체가 아니라, 호스트가 실행하는 프로세스이다.



 예를 들어,

• 하나의 호스트는 웹 브라우저, 게임, 채팅 프로그램 등 다양한 프로세스를 동시에 실행할 수 있고, 네트워크를 통해 주고받는 패킷은 최종적으로 이러한 개별 프로세스에 전달되어야 한다.

 이때, 네트워크 상에서 호스트가 실행하는 프로세스는 포트 번호(Port Number)를 통해 식별가능 하다.



💡포트 번호(Port Number)



 네트워크 패킷을 주고받는 프로세스에는 포트 번호가 할당된다. IP 주소와 포트 번호를 조합해 '특정 호스트가 실행하는 특정 프로세스'를 식별 가능하다. 즉, 전송계층에서 포트 번호는 애플리케이션(프로세스)을 구분하는 식별자 역할을 한다.

• 네트워크 통신에서 프로세스를 구분하는 식별자 역할
• IP 주소 + 포트 번호 조합 → 특정 호스트의 특정 프로세스를 식별

192.168.0.15:8000



• 192.168.0.15 → 호스트(IP) 식별
• 8000 → 해당 호스트의 애플리케이션(프로세스) 식별



💡포트 번호의 범위와 종류



 포트 번호는 16비트로 표현할 수 있고, 총 개수는 2¹⁶으로 65,536개이다. 포트 번호는 0번부터 할당되므로 범위는 0번 ~ 65,535번이 된다. 포트 번호는 번호의 범위에 따라 3가지 종류로 나뉜다.

포트 종류	포트 번호 범위	설명
잘 알려진 포트(Well-Known Port)	0 ~ 1023	HTTP(80), HTTPS(443), SMTP(25) 등 주요 프로토콜에 할당
등록된 포트(Registered Port)	1024 ~ 49151	소프트웨어 업체나 애플리케이션이 등록해서 사용
동적/사설 포트(Dynamic/Private Port)	49152 ~ 65535	- 운영체제가 자동으로 임시로 할당 - 클라이언트 측 동적 할당(매번 OS가 알아서 비어있는 번호를 골라줌)





✅ Well-Known Port

포트 번호	프로토콜
20, 21	FTP
22	SSH
23	TELNET
53	DNS
67, 68	DHCP
80	HTTP
443	HTTPS

• 대중적으로 사용되는 애플리케이션에 사용되는 포트 번호
• 영문 그래도 Well-Known Port라고 불리는 경우가 많다.



✅ Registered Port

포트 번호	설명
1194	OpenVPN
1433	Microsoft SQL Server
3306	MySQL
6379	Redis
8080	HTTP 대체 포트

• Well-Known Port에 비해 덜 범용적이지만, 흔하게 사용되는 애플리케이션 프로토콜에 할당하기 위한 포트 번호



✅ Dynamic Port

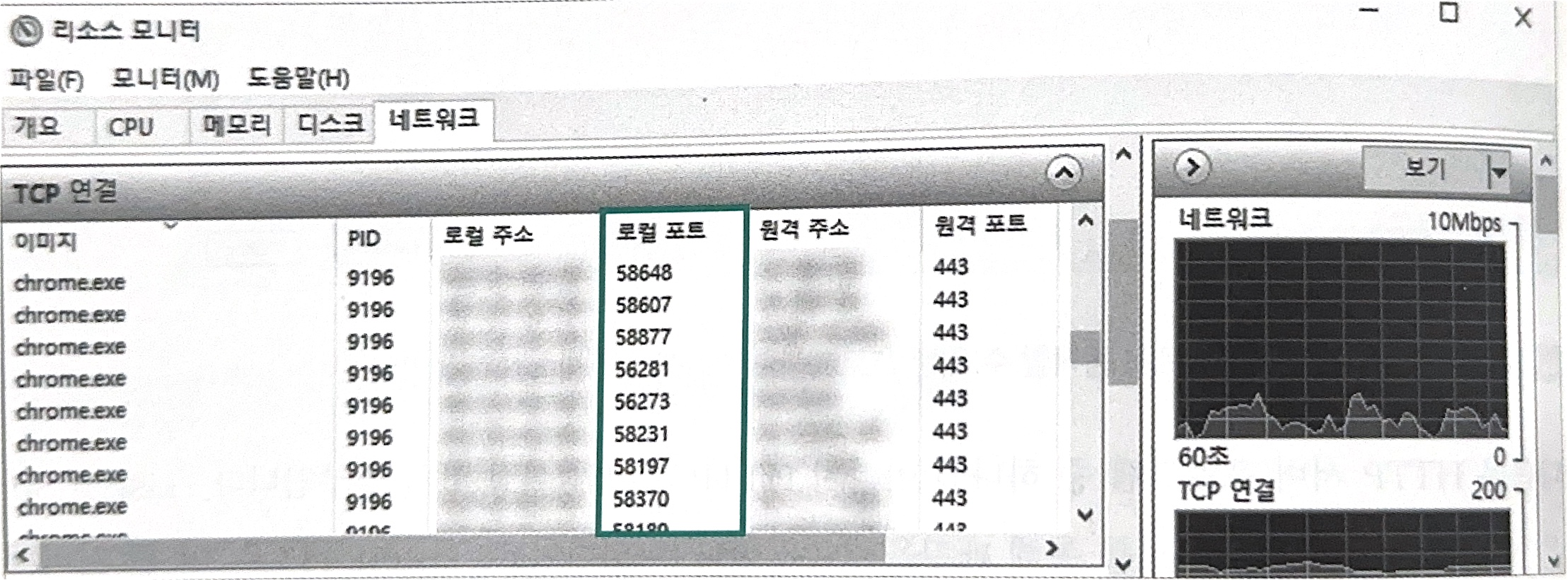

Dynamic Port

• ex. 웹 브라우저(chrome)에는 동적 포트 내 임의의 포트 번호가 자동으로 할당된다.

🔎 정리

• Well-Known Port와 Registered Port는 서버 프로그램에서 많이 사용됨
  • ex. MySQL 서버 연결 시 3306번 포트 사용



💡NAT, NAPT



이거 갑자기 왜 나오는거야

---

TCP, UDP



💡TCP, UDP



 전송 계층의 핵심 프로토콜인 TCP와 UDP는 모두 포트 번호를 통해 프로세스를 식별한다. 각각의 헤더에는 송신지 포트 번호와 수신지 포트 번호가 포함되어 있어, 패킷이 어떤 애플리케이션으로 가야 하는지를 구체적으로 결정할 수 있다.



1. TCP 헤더

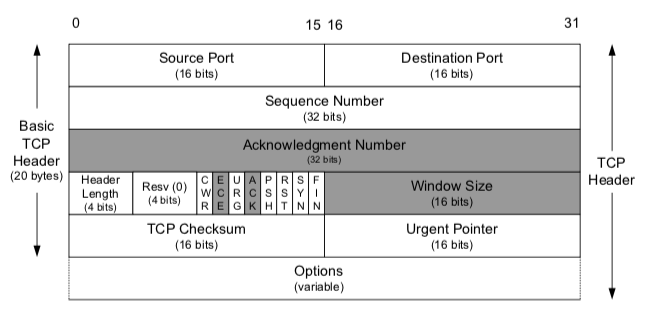

TCP Header

• 송신지 포트(16비트) : 데이터를 보내는 쪽의 포트 번호
• 수신지 포트(16비트) : 데이터를 받는 쪽의 포트 번호
• 순서 번호(Sequence Number) : 데이터 조각의 순서를 나타냄 (순서 보장)
• 확인 응답 번호(Acknowledgment Number ): 수신 측이 다음에 받아야 할 데이터의 순서 번호
• 제어 비트(Control Flags) : CWR, ECE, URG, ACK, PSH, RST, SYN, FIN 등
• 윈도우(Window Size) : 수신 측이 수용 가능한 데이터 양
• 체크섬(Checksum) : 데이터 오류 검출
• 옵션(Options) : 추가 제어 정보



✅ 순서 번호 & 확인 응답 번호



순서 번호 필드와 확인 응답 번호 필드는 함께 사용되므로 같이 기억을 해두는 것이 좋다.



1️⃣ 순서 번호(Sequence Number) 필드

• TCP 패킷(TCP 세그먼트)의 올바른 송수신 순서를 보장하기 위해 세그먼트 첫 바이트에 매겨진 번호
• 현재 주고받는 TCP 세그먼트가 송수신하고자 하는 데이터의 몇 번째 바이트에 해당하는지 알 수 있다.

2️⃣ 확인 응답 번호(Acknowledgment Number) 필드

• 상대 호스트가 보낸 세그먼트에 대한 응답으로, 다음에 수신하길 기대하는 순서 번호
• 일반적으로 올바르게 수신한 순서 번호에 1이 더해진 값으로 설정된다.
• 예시
  1. 호스트 A가 순서 번호 100인 세그먼트를 전송
  2. 호스트 B가 해당 세그먼트를 정상 수신 후 다음 받을 번호인 101을 확인 응답 번호로 설정
  3. 호스트 B가 ACK 플래그를 1로 설정하여 송신
• 중요 : ACK 플래그가 1이어야 확인 응답 번호 값이 유효하다.



✅ TCP 제어 비트(Flag bits)

• 현재 세그먼트에 대한 부가 정보를 나타내는 정보로, 플래그 비트(Flag Bits)라고도 부른다.
• TCP 헤더의 제어 비트(Control bits)는 8비트로 구성되며, 각 비트마다 다른 의미를 가짐
• 기본적으로 TCP의 상태와 동작 제어에 사용
• 종류
  • ACK : 세그먼트 승인(확인 응답 번호가 유효함을 의미)
  • SYN :  연결 수립을 요청할 때 사용
  • FIN : 연결 종료를 요청할 때 사용



✅ 특징

• 패킷을 주고받기 전 연결 수립 과정을 거치고, 연결 수립 이후 패킷을 주고 받을 때 신뢰성 보장을 위해 상태 관리, 흐름 제어, 오류 제어, 혼잡 제어 등의 각종 기능을 제공한다.
• 패킷 송수신이 모두 끝나면 연결을 종료한다.



2. UDP 헤더

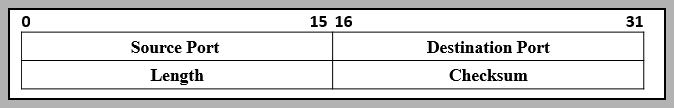

UDP Header

• 송신지 포트(16비트)
• 수신지 포트(16비트)
• 길이(Length) : UDP 헤더 + 데이터 전체 길이
• 체크섬(Checksum)



✅ 특징

• 연결의 수립이나 종료 단계를 거치지 않고, 신뢰성을 높이기 위한 기능들도 제공하지 않는다.



🔎 차이점

항목	TCP	UDP
연결 방식	연결형 (Connection-oriented)	비연결형 (Connectionless)
신뢰성	보장 (전송 순서, 오류 제어, 재전송)	보장하지 않음
속도	상대적으로 느림	빠름
용도	파일 전송, 웹, 이메일 등	스트리밍, VoIP, 게임 등
상태 관리	상태 정보 유지	상태 정보 유지 안함

---
